Aufgabe 22

Diese Aufgabe war wieder leichter, man kann in dieser schaltung mit S1 und S2 schaltung ob die Leitung von D1/D2/D3 oder D4 durchkommen soll. Die Inverter sind wiedereinmal da und an unterschiedlichen Positionen damit immer nur eine Leitung "durch" das UND-Gatter kommt.

Link:
.sim-Datei

Aufgabe 21

Diese Aufgabe finde ich sehr blöd!
Ich habe keine Ahnung ob das, was ich gemacht hab richtig ist, denn ich vertsehe nicht wirklich was ich machen soll... Erst habe ich gedacht dass ich das

so irgendwie hinbekommen soll, das hab ich jedoch nicht hinbekommen.
Des halb hab ich es so(siehe Bild oben) gemacht.

Links:
.sim-Datei/ Bild 2
.sim-Datei/ Bild 2

Aufgabe 20

Diese Aufgabe war auch eher leicht als schwer.
Wir wissen ja wie eine 1,2,....7 in 3-Bit aussieht, also brauchte ich nur gucken das wenn die Zahl kommt nur die bestimmten LEDS angehen.

Link:
.sim-Datei

Aufgabe 19

Diese Aufgabe fand ich sehr viel leichter als die davor.
Man weiß ja das 3 Eingänge da sind und das 8 Ausgänge da sind.
Es darf immer nur ein Ausgang an sein, also muss ich Inverter benutzten.


Links:
.sim-Datei

Aufgabe 18

Diese Aufgabe fand ich sehr schwer.
Damit ich diese Aufgabe hinbekommen habe musste ich Ihnen eine E-Mail schreiben.

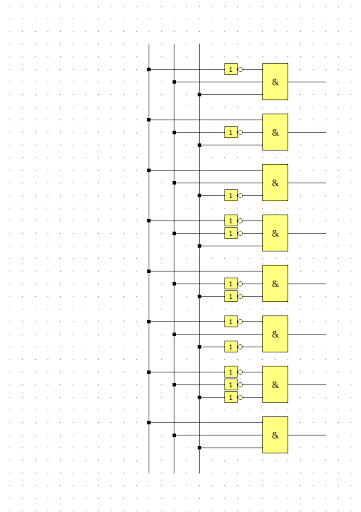

Der Decoder hat 3 Eingangs- und 8 Ausgangsleitungen. Mit den 8 Ausgangsleitungen kann man die Zahlen 0-7 darstellen, für die zahlen 8 und 9 braucht man jedoch eine "extra Schaltung", diese habe ich unten drangehängt.
Die 8 so herzustellen ist kein Problem, die 9 herzustellen ist jedoch ein Problem.
Damit die 9 kommt muss man die oberste der 3 Leitungen an machen(ist sogesehen eine 1) und die "9er Schaltung". Wenn ich bei den 3 Eingangen des Decoders nicht den ersten anmachen würde und nur die "9er-Schaltung " anmachen würde, wäre die 0 und die 9 gleichzeitig an...jedoch wäre dann das Ergebnis nicht eine 9 in der Anzeige sondern eine 8( siehe welche LEDS die 0 und welche LEDS die 9 braucht). Wenn man jedoch die 1 anmacht und den "9er" dann klappt es, da die 1 in der 9 enthalten ist. Dies ist nötig, das Decoder auch arbitet wenn nichts an ist!

Link:
.sim-Datei

Aufgabe 17

Diese aufgabe war sehr einfach.
Ich musste nur eine Schaltung nachbauen und testen.
Dies habe ich gemacht und es hat funktioniert!

Link:
.sim-Datei

Aufgabe 16

Auch diese Aufgabe war sehr schwer. Ich habe es so gemacht:

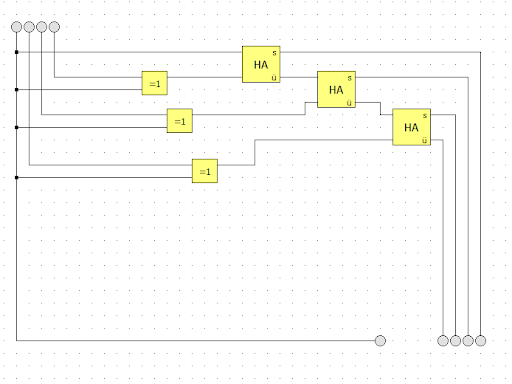

Ich ahbe die Schaltung zuerst so gemacht, das nur positive Zahlen da rein können, danach habe ich mir gedacht, das ich das XOR-Gatter gebrauchen könnte. Dies hat auch geklappt jedoch hatte ich dann keine Idee wie ich das darstellen kann also habe ich nachgeguckt. Ich ahbe meinen Fehler gefunden und die Schaltung vervollständigt.

Link:
.sim-Datei
